Hochreine Gaspipelinesysteme sind das unsichtbare Rückgrat vieler fortschrittlicher Industrien, darunter Halbleiterfertigung, Pharmazie, Biotechnologie, Luft- und Raumfahrt und Spezialchemieverarbeitung. In diesen Umgebungen können selbst kleinste Kontaminationspartikel oder Oberflächenfehler zu schwerwiegenden Betriebsausfällen, Produktfehlern oder Sicherheitsrisiken führen.
Aufgrund dieser extrem strengen Anforderungen muss jede Phase der Pipeline-Fertigung Ultra-Clean-Standards erfüllen. Unter all diesen Schritten ist das Rohrschneiden einer der kritischsten. Ein schlecht geschnittenes Rohrende kann zu Graten, Oxidation, Mikroverunreinigungen oder Maßungenauigkeiten führen, die das gesamte System beeinträchtigen.
Aus diesem Grund sind Orbitalschneidemaschinen zu einer Kerntechnologie bei der Herstellung hochreiner Gasleitungen geworden. Sie bieten eine präzise, saubere und wiederholbare Schneidleistung, die den anspruchsvollen Anforderungen ultrareiner Rohrleitungssysteme gerecht wird.
Dieser Artikel untersucht die Rolle von Orbitalschneidemaschinen in hochreinen Gaspipelinesystemen, ihre Funktionsprinzipien, technischen Vorteile, Industrieanwendungen und warum sie für eine moderne ultrareine Infrastruktur unerlässlich sind.
Hochreine Gaspipelinesysteme sind spezialisierte Netzwerke, die für den Transport von Gasen konzipiert sind, ohne dass es zu Verunreinigungen kommt. Zu diesen Gasen können gehören:
Ultrahochreiner Stickstoff (N₂)
Argon (Ar)
Sauerstoff (O₂)
Wasserstoff (H₂)
Spezielle Prozessgase für die Halbleiterfertigung
Diese Pipelines werden häufig verwendet in:
Halbleiterfabriken (Waferherstellung)
Pharmazeutische Reinräume
Biotechnologische Produktionsanlagen
Laborgasverteilungssysteme
Testumgebungen für die Luft- und Raumfahrt
Die Hauptanforderung an diese Systeme ist einfach, aber äußerst streng:
Das Gas muss von der Quelle bis zum Verwendungsort chemisch und physikalisch rein bleiben.
Selbst mikroskopische Verunreinigungen können zu Folgendem führen:
Defekte Halbleiterchips
Instabilität der chemischen Reaktion
Ausfälle in der medizinischen Produktion
Korrosion der Ausrüstung
Sicherheitsrisiken
Daher muss jede Komponente der Rohrleitung unter strenger Sauberkeitskontrolle hergestellt werden – einschließlich des Rohrschneidens.
Das Rohrschneiden wird oft unterschätzt, ist aber bei hochreinen Anwendungen einer der sensibelsten Fertigungsschritte.
Herkömmliche Schneidmethoden können mehrere Probleme mit sich bringen:
Metallgrate innerhalb oder außerhalb des Rohrs können:
Brechen Sie in den Gasstrom ab
Verursachen Sie stromabwärts eine Kontamination
Beeinträchtigung des Orbitalschweißens
Partikel und Feuchtigkeit einfangen
In Reinstsystemen sind selbst mikroskopisch kleine Grate nicht akzeptabel.
Hochtemperatur-Schneidverfahren wie Abrasiv- oder thermisches Schneiden können Folgendes erzeugen:
Oxidierte Rohrkanten
Verfärbung
Veränderte Materialeigenschaften
Diese Veränderungen verringern die Korrosionsbeständigkeit und erhöhen das Kontaminationsrisiko.
Inkonsistentes Schneiden kann zu Folgendem führen:
Schlechte Schweißnahtausrichtung
Lücken in den Rohrverbindungen
Erhöhtes Leckrisiko
Hochreine Systeme erfordern extrem enge Toleranzen.
Ungeeignete Schneidwerkzeuge können zu Folgendem führen:
Metallpartikel
Staub und Schmutz
Oberflächenmikrofragmente
Diese Verunreinigungen sind in Halbleiter- und Pharmaumgebungen äußerst gefährlich.

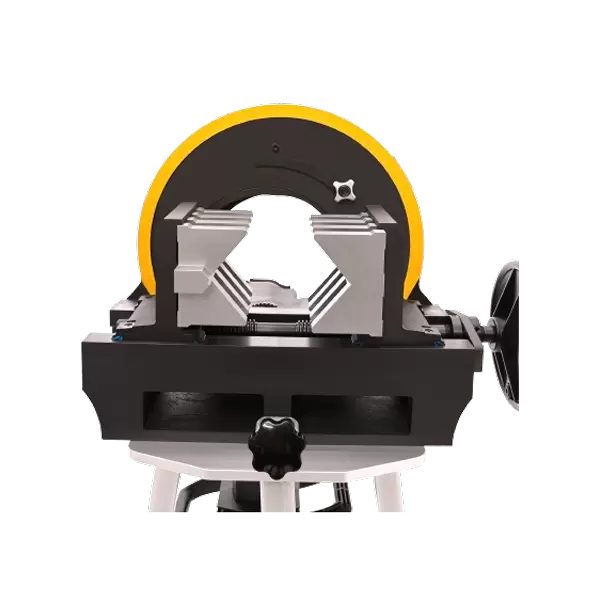

Orbitalschneidemaschinen sind Präzisionsrohrschneidesysteme, bei denen ein Schneidkopf um ein stationäres Rohr rotiert.
Anstatt das Rohr zu drehen (was zu Instabilität führen kann), führt die Maschine Folgendes durch:
Hält das Rohr fest an Ort und Stelle
Dreht das Schneidwerkzeug um 360° um ihn herum
Wendet einen kontrollierten Vorschubdruck an
Erzeugt einen gleichmäßigen, sauberen Schnitt
Dieses Design ist ideal für hochreine Anwendungen, da es Folgendes gewährleistet:
Stabile Schnittbedingungen
Minimales Kontaminationsrisiko
Hohe Maßgenauigkeit
Gratfreie Rohrenden
Orbitalschneidemaschinen sind speziell auf die strengen Anforderungen hochreiner Rohrleitungssysteme ausgelegt.
Einer der wichtigsten Vorteile von Orbitalschneidemaschinen ist die Fähigkeit, gratfreie Rohrenden herzustellen.
Dies wird erreicht durch:
Kontrollierte rotierende Schneidbewegung
Präziser Klingeneingriff
Stabile Vorschubsteuerung
Vibrationsarmer Betrieb
Gratfreies Schneiden gewährleistet:
Es gelangen keine losen Metallpartikel in das Gassystem
Schweißflächen reinigen
Reduziertes Risiko einer nachgeschalteten Kontamination
In der Halbleiter- und Pharmaindustrie ist diese Funktion unerlässlich.
Viele Orbitalschneidemaschinen verwenden ein Kaltschneideverfahren, das heißt:
Es entsteht keine übermäßige Hitze
Es tritt keine thermische Verformung auf
Es bildet sich keine Oxidationsschicht
Dies ist äußerst wichtig, da Oxidation Folgendes bewirken kann:
Geben Sie Partikel in den Gasstrom ab
Korrosionsbeständigkeit verringern
Beeinflusst die Schweißqualität
Durch das Kaltschneiden wird sichergestellt, dass das Rohr seine ursprünglichen metallurgischen Eigenschaften behält.
Systeme für hochreine Gase sind nach dem Schneiden stark auf Orbitalschweißen angewiesen. Daher müssen Rohrenden perfekt vorbereitet werden.
Orbitalschneidemaschinen bieten:
Quadratische (90°) Schnitte
Minimale Toleranzabweichung
Glatte Endflächen
Konsistente Rohrgeometrie
Dies ermöglicht:
Stärkere Orbitalschweißnähte
Reduzierte Schweißfehler
Verbesserte Systemzuverlässigkeit
Die Rohrausrichtung ist in hochreinen Systemen von entscheidender Bedeutung.
Orbitalschneidemaschinen verwenden selbstzentrierende Klemmen, die:
Halten Sie das Rohr gleichmäßig
Verformung verhindern
Achten Sie auf die axiale Ausrichtung
Dies gewährleistet:
Keine ovalen Rohrenden
Keine Fehlausrichtung beim Schweißen
Gleichmäßige Schnittdruckverteilung
Im Gegensatz zu abrasiven Schneidwerkzeugen erzeugen Orbitalschneidmaschinen nur minimale Ablagerungen.
Das liegt daran:
Es ist kein Schleifvorgang erforderlich
Der Schnitt erfolgt kontrolliert und sauber
Die Metallentfernung erfolgt präzise und nicht zerstörerisch
Dadurch wird das Kontaminationsrisiko in Reinraumumgebungen erheblich reduziert.
Hochreine Systeme erfordern Konsistenz über lange Rohrleitungsnetze hinweg.
Orbitalschneidemaschinen gewährleisten:
Jedes Mal identische Schnitte
Stabile Produktionsqualität
Reduzierte Betreiberabhängigkeit
Dies ist für große Halbleiterfabriken und industrielle Gasverteilungssysteme von entscheidender Bedeutung.
Halbleiterfabriken erfordern ultrareine Gaszuführungssysteme für Prozesse wie:
Fotolithographie
Radierung
Ablagerung
Orbitalschneidemaschinen sorgen für eine kontaminationsfreie Rohrvorbereitung und unterstützen eine fehlerfreie Spanproduktion.
Die pharmazeutische Produktion erfordert sterile Gas- und Flüssigkeitssysteme.
Orbitalschneidemaschinen tragen dazu bei, Folgendes sicherzustellen:
Hygienischer Rohrleitungsbau
Einhaltung von GMP-Standards
Kontaminationsfreie Verarbeitungsumgebungen
Biotech-Systeme sind auf sterile Gasumgebungen angewiesen für:
Zellkulturprozesse
Fermentationssysteme
Laborforschung
Ein sauberer Rohrschnitt ist für die Aufrechterhaltung der biologischen Integrität unerlässlich.
Prüf- und Antriebssysteme in der Luft- und Raumfahrt nutzen hochreine Gase wie Sauerstoff und Stickstoff.
Orbitalschneidemaschinen gewährleisten:
Leckagefreie Rohrleitungsverbindungen
Hohe strukturelle Zuverlässigkeit
Präzise Montage
Forschungslabore benötigen flexible und hochreine Gasversorgungsnetze.
Orbitalschneiden sorgt für einen sicheren und kontaminationsfreien Gastransport.
Bei der Auswahl von Orbitalschneidemaschinen für hochreine Gassysteme sind mehrere Merkmale entscheidend:
Maschinen müssen Folgendes bewältigen:
Edelstahl 304
Edelstahl 316L
Speziallegierungen
Präzise Vorschubsteuerung gewährleistet:
Glatte Schnittflächen
Minimale Materialbelastung
Einige Maschinen sind konzipiert für:
Geringe Partikelemission
Standards für den Reinraumbetrieb
Tragbare Orbitalschneidemaschinen ermöglichen:
Installation vor Ort
Bau von Feldpipelines
Wartungsarbeiten
Die Schnittqualität wirkt sich direkt auf die Schweißqualität aus, daher ist die Integration wichtig für:
Automatisierte Pipelinesysteme
Hochpräzise Fertigungslinien
| Besonderheit | Orbitalschneidemaschinen | Traditionelles Schneiden |
|---|---|---|
| Gratbildung | Minimal | Hoch |
| Partikelerzeugung | Sehr niedrig | Hoch |
| Oxidationsrisiko | Keine (Kaltschneiden) | Hoch |
| Maßgenauigkeit | Exzellent | Inkonsistent |
| Qualität der Schweißnahtvorbereitung | Bereit zum Schweißen | Erfordert Nacharbeit |
| Reinraumtauglichkeit | Ja | NEIN |
Dieser Vergleich erklärt deutlich, warum Orbitalschneidemaschinen in hochreinen Industrien bevorzugt werden.
Da die Industrie immer höhere Reinheitsstandards anstrebt, entwickelt sich die Orbitalschneidtechnologie weiter.
Zu den wichtigsten Trends gehören:
Vollautomatische Schneid- und Schweißsysteme
KI-basierte Schnittparameteroptimierung
Intelligente Kontaminationsüberwachung
Integration mit digitalen Fabriksystemen
Fortschrittliche Designs mit geringer Partikelemission
Diese Innovationen werden die Zuverlässigkeit im hochreinen Rohrleitungsbau weiter verbessern.
Hochreine Gasleitungssysteme erfordern in jeder Fertigungsphase höchste Präzision, Sauberkeit und Zuverlässigkeit. Obwohl das Rohrschneiden oft übersehen wird, spielt es eine entscheidende Rolle bei der Gewährleistung der Systemintegrität.
Orbitalschneidemaschinen bieten eine überlegene Lösung, indem sie Folgendes liefern:
Gratfreies Rohrschneiden
Kaltschneiden ohne Oxidation
Hohe Maßgenauigkeit
Geringe Partikelbildung
Perfekte Schweißvorbereitung
Aufgrund ihres fortschrittlichen mechanischen Designs und ihrer präzisen Steuerungssysteme sind Orbitalschneidemaschinen zu einem unverzichtbaren Werkzeug im Bau von Halbleiter-, Pharma-, Biotechnologie-, Luft- und Raumfahrt- und Laborgasleitungen geworden.
Da die Industriestandards weiter steigen, bleiben Orbitalschneidemaschinen eine Eckpfeilertechnologie für den Aufbau sicherer, effizienter und hochreiner Gasverteilungssysteme.
